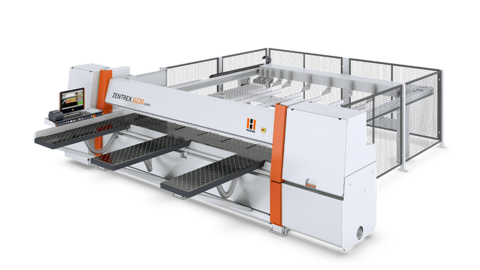

HOLZ-HER ZENTREX 6220 classic: Perfekt angepasst - die Starke in der oberen Mittelklasse

Mit der Druckbalkensäge ZENTREX 6220 classic stellt HOLZ-HER das ideale Zuschnittpaket für Einzelplatten und Paketzuschnitte bis 100 mm vor. Die ZENTREX 6220 classic bietet einen Sägeblattüberstand von 105 mm und ist damit perfekt zwischen den Modellen TECTRA 6120 mit 95 mm und der ZENTREX 6220 mit 130 mm Sägeblattaustritt positioniert.
Auch in der Classic Ausführung bietet die ZENTREX 6220 Präzisionstechnologie mit geschliffenen Linearführungen und bürstenlosen Servoantrieben sowie eine SPS-Steuerung der neuesten Generation. Durch die hohen Vorschubgeschwindigkeiten von bis zu 150 m/min am Sägewagen und die steilen Beschleunigungsrampen erreicht die HOLZ-HER Druckbalkensäge neben einer extremen Genauigkeit auch kürzeste Taktzeiten. Zusätzlich minimiert die über die Optimierungssoftware gesteuerte Schnittlängenautomatik die Bearbeitungszeiten aller Schnittpläne.
Unterschiedliche Anforderungen - Unterschiedliche Preise
Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.
* Erforderliche Felder
Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz
Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.
* Erforderliche Felder
Das bietet Ihnen die HOLZ-HER ZENTREX Serie
Das bietet Ihnen die HOLZ-HER ZENTREX 6220 classic
- Sägeblattüberstand: 105 mm
- Sägeaggregat: bis zu 21 kW
- Schnittlängen: bis zu 4300 mm
- Schnittbreiten: bis zu 4250 mm
Technische Details
Das Steuerungspaket CUTCONTROL 2



Das leistungsstarke Softwarepaket für große HOLZ-HER Industriesägen
Die Steuerung bestimmt entscheidend das Leistungsvermögen einer modernen Druckbalkensäge. Bei der ZENTREX Serie übernehmen die Steuerung CUTCONTROL 2 und die vorinstallierten Softwarepakete EASY-PLAN und OPTI-CUT diese Rolle.
Alles auf einen Blick:
- Großer 19"-Monitor serienmäßig (Touchscreen optional), eindeutig zugeordnete, große Buttons, Bearbeitung von Absolut-, Serien- oder Formatschnitten mit integriertem Nuten möglich.
- OPTI-CUT und EASY-PLAN-Optimierungssoftware ab Werk vorinstalliert.
- Prioritätenvergabe einzelner Aufträge jederzeit möglich, Auftragsprogrammierung parallel zum Zuschnitt.
- Beim NC-Schnitt grafische 3D-Bedienoberfläche für intuitive Bedienung und Maschinenablauffunktion.
- Programmgesteuerte Vermaßung der Referenzmaße beim Sägeblattwechsel.
- Informationsanzeige mit Angabe der Laufmeter von Haupt- und Vorritzsäge.
- Individuelle Anpassung der Funktions- und Parametereinstellungen.
- Etiketten-Drucker (Option) für Barcodelabel
(auch Data Matrix Barcode inkl. Softwaremodul zur Label-Erstellung).
Möglichkeiten im Direktschnitt
1) Einsetznuten längs oder quer
2) Fensterausschnitt
3) Nuten längs oder quer
Die Intelligenz beim Sägen
Wenn doch nur jede Maschine so mitdenken könnte wie die HOLZ-HER ZENTREX 6220 Serie:
Automatische, stufenlose Schnitthöheneinstellung
- Über die vom Druckbalken gemessene Pakethöhe und des einstellbaren Sägeüberstandes wird der optimale Sägeaustritt errechnet.
Optimierte Schnittlängenautomatik
- Der Sägewagen wird über die Optimierung gesteuert. Schnittanfang und Schnittende werden berechnet, so dass der Sägewagen unter der Platte vorpositioniert werden kann.
Motorische Nuthöhenverstellung
- Nuttiefenverstellung von 0 - 130 mm programmierbar über die Steuerung und Optimierung. Die Verstellung erfolgt über Kugelumlaufspindel im 0/1 mm Bereich, inklusive grafisch unterstützter Nutsoftware.
- Die bidirektionale Nutfunktion (SSM - Schnell-Schnitt-Modus) - sorgt für kürzeste Zykluszeiten beim Nuten. Bei HOLZ-HER wird auch beim Rücklauf des Sägewagens genutet!
Elektrische Vorritzsägenverstellung
- Einfaches und perfektes Einstellen der Vorritzsäge über den Bildschirm in kürzester Zeit und mit minimalstem Aufwand.
- Positionen der Sägeblätter können zum Werkzeug und dann zum Material abgespeichert werden, daher keine zusätzlichen Einstellungen beim Wechsel von z.B. Werkzeugen für verschiedene Materialien notwendig.
- Ein- bzw. Ausschnitteinrichtung ermöglichen das Einsetzen von Nuten, Fenster- oder Eckausschnitten inkl. grafisch unterstützter Programmiersoftware.
Intelligente Werkstückspanner
- Die Werkstückspanner werden über die Optimierung (oder auch manuell) gesteuert. Es schließen nur die Werkstückspanner, die zum Spannen der jeweiligen Platte/Paket notwendig sind, dadurch erzielen Sie große Einsparungen bei der Pneumatikenergie und schnellere Zyklen beim Schließen.
Winkelanpressvorrichtung, doppelte Ausführung
- Die Ausrichtkraft wird über Material(-Parameter) und Pakethöhe automatisch vorprogrammiert und über die Optimierung vorpositioniert. Dadurch enstehen keine Wartezeiten beim Ausrichten der Plattenstreifen gegen das Winkellineal.

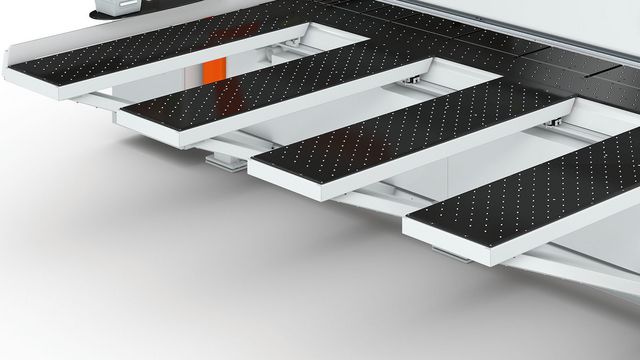

Massive Luftkissentische



Hohe Funktionalität – perfekte Ergonomie
Die Ausstattung und möglichen Optionen der ZENTREX 6220 definieren sich an den anspruchsvollen Industriestandards.

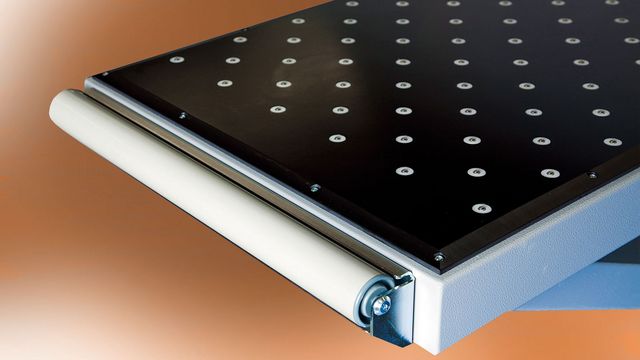

- Ein luftbedüster Maschinentisch mit Luftpolstern vor und hinter der Sägelinie sorgt für leichtes und materialschonendes Plattenhandling.
- Die Luftkissentische (1800 mm) stützen sich direkt am Maschinenkörper ab und lassen sich - in der verfahrbaren Ausführung - mühelos auf die Materialabmessungen und die Mitarbeiterergonomie einstellen.
- Extrem stabile Konstruktion der luftbedüsten Auflagetische für schwerste Plattenpakete.
- Für kleine Werkstücke oder um Platz zu schaffen lassen sich die Auflagetische kinderleicht verschieben.
- Seitlich bzw. frontal montierte Zuführrollen an den Auflagetischen sorgen für eine schonende und ergonomisch leichte Beschickung der Säge.
Durchzugskräftige Sägeaggregate bis 25 kW



Viel Leistung – hohe Qualität

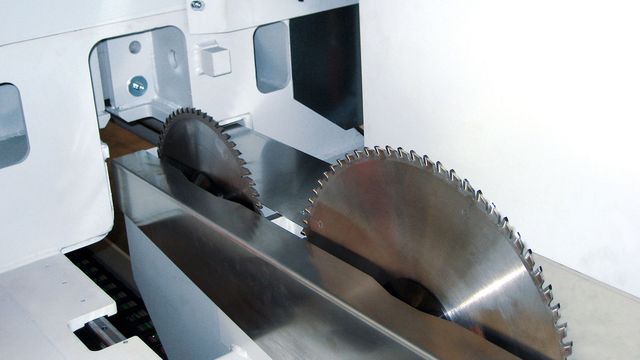

Das zum Patent angemeldete Sägeaggregat besticht durch Performance, Präzision und enorme Durchzugskraft. Per Servomotor hebt das Sägeblatt in Sekundenschnelle auf die gewünschte Höhe. Dabei bleibt der starke Antriebsmotor in Position und muss nicht mit angehoben werden. Dadurch können stufenlos Nuttiefen und Sägeblattüberstände bis 130 mm mit enormer Geschwindigkeit angefahren werden. Plattenstapel bis 120 mm werden durch die leistungsstarken Motoren problemlos geschnitten.
Die Vorritzsäge wird programmgesteuert über Servo-Technologie eingestellt. Optional ist auch eine Postformingsäge für Materialstärken bis 50 mm mit 3,0 kW Leistung erhältlich.

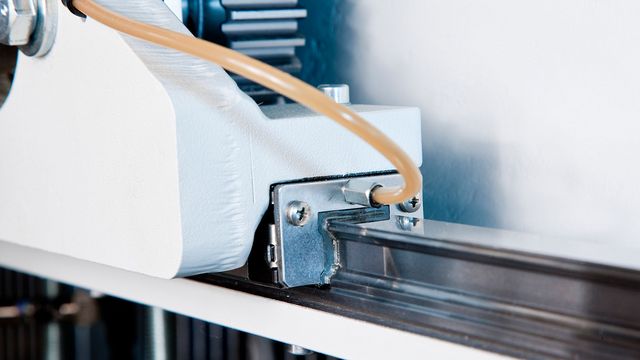

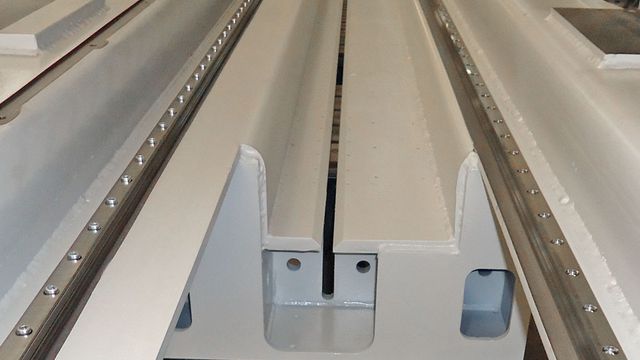

Der massive Aufbau des Maschinenständers und die ideale Kraftübertragung in Dreiecksform erlauben zusammen mit geschliffenen und gehärteten Linearführungen und den bürstenlosen Servoantrieben auf allen Achsen massive Paketschnitte in Perfektion.

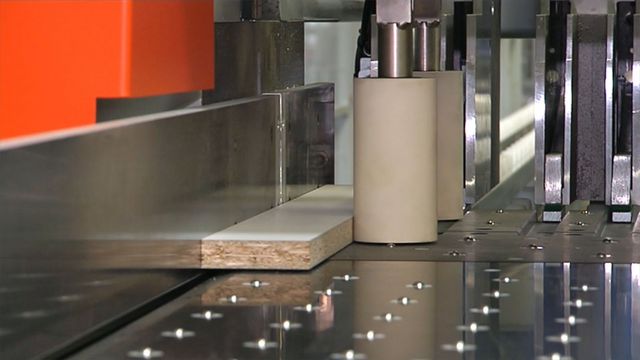

TwinPress – Doppelseitige Winkelpressvorrichtung

Doppelseitige Winkelpressvorrichtung (programmgesteuert) - für kurze Taktzeiten
Funktionsumfang:
- TwinPress – doppelseitiges Anpressen des Werkstücks vor und hinter der Sägelinie
- Servogesteuert – automatisch vorpositionierend
- Andrücklänge: 35 – 2200 mm für beschädigungsfreies Materialhandling
- Drehend gelagerte Anpressgummirolle verhindert die Beschädigung des Werkstücks
(Optional bei ZENTREX 6220 classic).
Frei programmierbarer Breitenanschlag

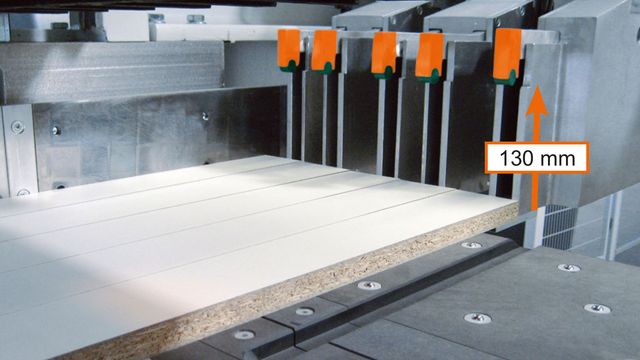

Präzisionsgeführter, frei programmierbarer Breitenanschlag auf Linearführungen mit dynamischem Servoantrieb. Bis zu drei Doppelfingerspannzangen im Anschlagbereich erlauben das zeitgleiche Schneiden schmaler Streifen. Werkstückspannzangen in schwimmender Ausführung gleichen Spannungen innerhalb der Plattenpakete nach oben aus.

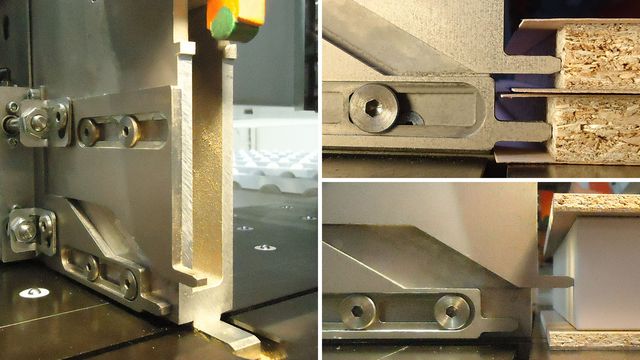

Schwimmend gelagerte Werkstückzangen

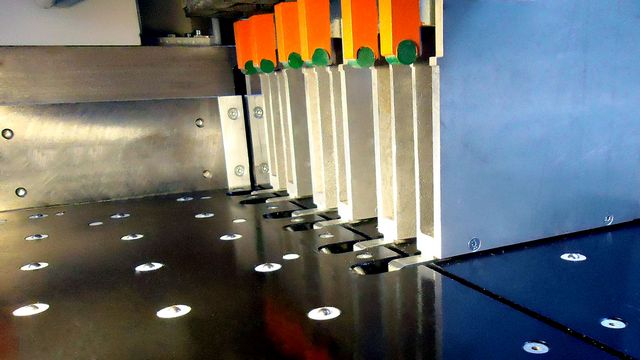

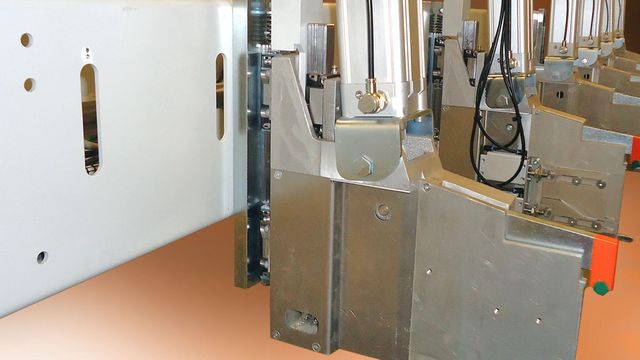

Kraftvoll und präzise bringen die auf doppelten Linearführungen schwimmend gelagerten Werkstückzangen das Schnittgut in Position. Ein schonendes Handling wird durch den programmierbaren Druck und die Intelligenz der Spannzangen garantiert. Materialabhängig werden so die Kanten und Ecken der Platten geschont. Noch schnellere Schnittzeiten ermöglicht das optionale Messsystem an den Spannzangen. Es gibt die Materialstärke direkt an die Steuerung weiter, um den Druckbalken entsprechend vorzupositionieren.
Für den genauen Zuschnitt überfurnierter Teile sind optional gesteuerte Anschläge erhältlich.
Restschnitteinrichtung im Druckbalken

Restschnitteinrichtung im Druckbalken - Die Spannzangen fahren in den ausgesparten Druckbalken ein. Dadurch sind Aufteilungen ohne Restmaß möglich und ergeben somit eine perfekte Ausnutzung der gesamten Platte.
Optimierungsmodul EASY-PLAN

EASY-PLAN – ihr Name ist ihr Programm
Die serienmäßig auf der Maschine installierte Optimierungssoftware EASY-PLAN stellt alle Funktionen dar, wie zum Beispiel:
- Eingabe von Materialdaten und von Stücklistendaten
- Auftragsübersicht
- Schnittplanübersicht der optimierten Aufträge (Darstellung auf einer Ebene)
- Manuelles Drehen der Einzelteile oder der gesamten Rohplatte
- Frei wählbare Front- und Furnierbild-Applikationen (per Drag and Drop)
- Die materialbezogene Ergebnisdarstellung erfolgt in grafischer Form
- Eine Anzeige informiert über die benötigten Materialformate, Platten und Restformate pro Auftrag
- Ein Rücksetzen kompletter Aufträge mit Rückbuchung in die Stückliste ist jederzeit möglich
- Voller Zugriff auf die Resteverwaltung
Die Materialdateneingabe informiert über Länge, Breite, Dicke des Materials darüber welche Stückzahl auf Lager liegt, die Drehbarkeit unter Berücksichtigung der Maserung, die Materialbezeichnung, die Typennummer und die Besäumung. Zu den Stücklistendaten gehören die Elementnummer, die Positionsnummer, die Stückanzahl, die Länge und die Breite.
Optimierungsmodul OPTI-CUT


OPTI-CUT – macht die Arbeit noch einfacher
Die auf der Maschine vorinstallierte OPTI-CUT Software dient zum Anlegen, Verwalten und Optimieren von Aufträgen. Die integrierte Optimierungssoftware ist auch als Büroversion OPTI-BASE erhältlich.
- Die Software liefert beim NC Schnitt ständig aktuelle Auftragsinformationen.
- Ein zusätzliches Modul importiert Stücklisten aus Anwenderprogrammen mittels CSV. Schnittstelle.
- Einfache Konfiguration sämtlicher Systemeinstellungen.
- Materialbezogene Ergebnisdarstellung der optimierten Stücklisten in grafischer Form.
- Anlegen und Verwalten von Kantenlisten mit vordefinierten Kantenvorschlagslisten.
- Die definierte Schnittlängenanpassung aus der Software verkürzt die Zykluszeiten entscheidend.
- Das Restelager verwaltet Ihre Restmaterialien und erspart Ihnen das Suchen von Materialien
Möglichkeiten im Direktschnitt
1) Einsetznuten längs oder quer
2) Fensterausschnitt
3) Nuten längs oder quer
Optimierungsmodul OPTI-PRO


OPTI-PRO – die Premiumoptimierung
Die Premiumvariante mit einer Vielzahl an zusätzlichen Modulen und nützlichen Funktionen. Diese optionale Büro-Optimierungssoftware ist gerüstet für die schnelle Dateneingabe sowie für den einfachen Import von Schnittdaten aus Branchen- und ERP-Programmen mittels CSV-Schnittstelle. Die OPTI-PRO Software errechnet Ihnen unter anderem die Schnittzeit des optimierten Schnittplanes sowie die zu bestellende Kantenmenge inkl. Materialpreis. Bei Front- und Furnierbild-Applikationen können Sie dieses als sogenanntes Blockteil im Büro abbilden. Über die Drag and Drop Funktion verschieben Sie die gewünschten Einzelteile zur gewünschten Frontabwicklung. Weitere Funktionen wie die Stangen- und Streifenoptimierung oder das integrierte Einfügen von Standardwerkstücken, welche auf Lager gelegt werden sollen, übernimmt die Software selbstständig. Sammelauftäge und weitere Funktionen runden das OPTI-PRO-Paket ab.
