Centre d'usinage CNC EVOLUTION 7405 Connect: Usinage CNC complet compatible Lamello P-System

Un centre d’usinage CNC complet au format compact compatible Lamello P-System : l’EVOLUTION 7405 Connect

L’EVOLUTION 7405 Connect est la polyvalente de la famille EVOLUTION. La 7405 4mat offre également à l’utilisateur un fraisage précis sur les quatre chants du panneau et le formatage complet qui en résulte.

La Connect offre de toutes nouvelles possibilités, comme la réalisation des évidements et des rainures pour les raccords Lamello P-System. Ce type de raccords et d'autres sont réalisables sur les quatre chants et sur les axes X et Y en surface. Pour cette application, HOLZ-HER a doté l’EVOLUTION d’un septième emplacement destiné à accueillir un agrégat nouvellement développé, de même que la macro de programmation correspondante.

Les données techniques de la série EVOLUTION parlent d’elles-mêmes : Usinage de panneaux jusqu’à 1 200 mm de hauteur et illimité en longueur, pour un encombrement des plus réduits. Des épaisseurs de matériaux possibles de 8 à 70 mm font des centres d'usinage verticaux de HOLZ-HER des machines ultra polyvalentes capables de gérer l'usinage complet de vos produits tels que les tiroirs, les éléments et les façades de meubles, ainsi que les panneaux arrière.

Sur l’EVOLUTION 7405 Connect surtout, la fixation du panneau au verso permet l’usinage intégral, y compris les perçages horizontaux sans inversion de serrage supplémentaire. La construction solide de la gamme EVOLUTION vous garantit une qualité d’usinage maximale. En outre, un pack portes en option, composé d'un renvoi d'angle spécialement développé pour les boîtiers de serrure et d’une fraise pour boîtiers de serrure, complète les possibilités de l'EVOLUTION 7405 Connect HOLZ-HER.

Prix
x

Des exigences différentes - des prix différents

Le prix d'une machine de HOLZHER est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.
Conseil personnalisé
x

Conseil personnalisé - pour une productivité plus élevée et unse plus grande efficacité

Ensemble, avec votre expert de HOLZHER, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert HOLZHER sur place examinera tout le reste avec vous.

  1. J’autorise l’utilisation des données personnelles renseignées ci-dessus aux fins de traitement et d’enregistrement de ma demande dans les systèmes du groupe Weinig, conformément à la politique de protection des données.

Détails techniques

Doors Ready - pack portes en option

Fraisage de boîtiers de serrure et de charnières avec le pack portes EVOLUTION
Fraisage de boîtiers de serrure et de charnières avec le pack portes EVOLUTION

Grâce à une hauteur de passage plus importante (1 200 mm sur la hauteur du panneau), l’EVOLUTION et les modèles Connect ont encore gagné en polyvalence.

Le pack portes optionnel pour EVOLUTION, qui se compose d’un renvoi d’angle spécialement développé pour les boîtiers de serrure et d’une fraise pour boîtiers de serrure, vient compléter les capacités de la CNC verticale de HOLZ-HER.

Le pack portes permet l’usinage complet des vantaux jusqu’à une épaisseur maximale de 70 mm. Le côté charnière et le côté serrure de la porte sont usinés en deux serrages. La fraise à queue de Ø 16 mm fournie permet une profondeur de fraisage allant jusqu'à 115 mm, ce qui permet d'insérer des boîtiers de serrure avec différentes dimensions de goujons. Les trous de poignée et de serrure sont percés avec précision à l’aide des macros HOPS. Après avoir tourné le vantail de la porte, il est possible d’insérer des charnières pour portes à feuillures dans le second serrage, de même que des charnières ou ferrures cachées pour les portes spéciales.

EVOLUTION for Doors - l’usinage des portes pour les pros

Le pack portes Doors pour EVOLUTION est l’outil parfait pour les professionnels de l’usinage des portes Outre la réalisation de boîtiers de serrure, de trous de béquilles et de paumelles, ce pack permet le fraisage d'évidements pour les ferme-portes et les plinthes automatiques de type « Kältefeind ». Il propose aux menuisiers d’aujourd’hui tout le nécessaire pour la fabrication des portes. Un rendement maximal sur 5 m² seulement

Le pack xcut pour l’usinage optimal des bandes

xcut : pour la réalisation optimale de pièces sur l’EVOLUTION CNC de HOLZ-HER

Simple. Efficace. Économique - des bandes de panneaux au meuble fini.

Avec le pack xcut, l’EVOLUTION produit automatiquement les éléments nécessaires à partir de bandes de panneaux prédécoupées dans le sens de la longueur. En mode xcut, vous vous épargnez toutes les coupes transversales normalement requises.

Le logiciel xcut affiche la liste de tous les travaux en attente sur l’écran de la machine. De cette manière, l’opérateur dispose d’un parfaite vue d’ensemble de toutes les tâches. Les bandes sont découpées avec précision à longueur souhaitée, puis fraisées sur quatre côtés et, si nécessaire, percées. Les bandes de panneaux sont ainsi utilisées de manière optimale sur l’ensemble de leur surface.

Avec le mode chants, des bandes déjà plaquées à longueur souhaitée peuvent également être formatées sans éclats. Ainsi, les EVOLUTION 7402 et 7405 équipées du pack xcut optionnel deviennent la clé de voûte de votre fabrication d’éléments.

Les points forts d’xcut

  • Table xcut – Table d’entrée rallongée pour le guidage sécurisé de bandes de panneaux de grande longueur.
  • Base de pièces – « Warehouse », avec interface CSV ouverte, importation HOPS et fonction de tri.
  • Mesure laserMesure automatique de la longueur et de la largeur des bandes avec reconnaissance des chutes.
  • Formatage automatiqueFormatage de la longueur et de la largeur par fraisage sur les axes X et Y.
  • Marquage des panneauxLecture facile des programmes et identification de panneaux par scanner de code-barres en option et unité d’impression Easy-Label avec logiciel d’étiquettes.

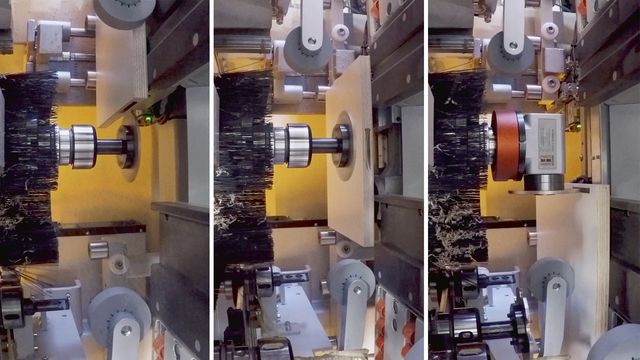

Le pack Connect : Intégration de fraisages de raccords sur les 4 chants

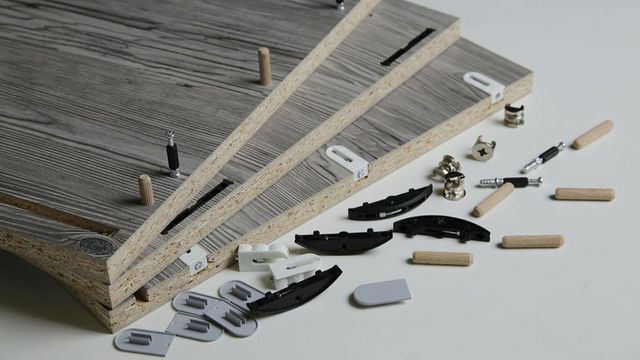

Avec l'EVOLUTION 7405 Connect, réalisez des évidements pour les raccords les plus divers

Avec l’EVOLUTION 7405 Connect, vous avez libre choix de la technique de raccord

Outre le tourillonnage et l’encastrement de raccords Cabineo, les macros fournies permettent à l’EVOLUTION 7405 Connect de réaliser des évidements pour les raccords Lamello Clamex sur les axes X et Y ainsi que sur les 4 chants des pièces. Vous décidez quels raccords vous souhaitez utiliser pour votre application.

Le pack Connect offre les fonctionnalités suivantes :

  • Un changeur d'outils sur les axes X/Y

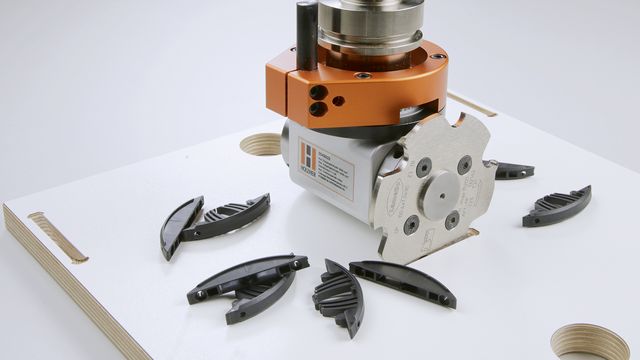

  • Renvoi d’angle EVOLUTION pour fraisages Lamello Clamex
  • Kit outils original Lamello P-System
  • Macro CAMPUS pour évidements Lamello Clamex

Libre choix du raccord

Avec l’EVOLUTION 7405 Connect, vous avez le libre choix de la technique de raccord

Vous décidez quels raccords vous souhaitez utiliser pour votre application.

Logiciel Pic2Plate exclusif

HOLZ-HER dispose du logiciel Pic2Plate, novateur et breveté, pour la prise en charge ultra simple des fichiers image et l'élaboration de programmes de fraisage vectoriels (en option sur la 7405 4mat et la 7405 Connect).

  • Élargissez votre portefeuille produits, proposez des gravures par photoréflexion avec effet de profondeur.
  • Sur votre EVOLUTION-CNC HOLZ-HER, créez des œuvres d’art uniques pour l'œil et au toucher.
  • Une simple photo ou un scan suffisent pour concevoir en quelques étapes et à partir de différents matériaux de panneaux des œuvres d’art aux applications multiples.
  • L’utilisation du logiciel Pic2Plate est un jeu d’enfants !
  • Le post-processeur intégré garantit un transfert continu des données de fraisage sur votre machine CNC HOLZ-HER avec le logiciel CAMPUS.

4mat est synonyme d'usinage complet

Usinage complet des 4 faces jusqu'à 1 500 mm
Ajustement entièrement automatique à l’épaisseur du panneau de 8 à 70 mm

Usinage complet des 4 faces jusqu'à 800 mm sans inversion de serrage

  • Il suffit de paramétrer la cote inférieure de dressage – tout le reste se fait automatiquement.

Des temps d’usinage réduits de manière significative

  • pour une précision et une qualité d’usinage maximales.

Grandes cotes d’usinage

  • jusqu'à 920 mm en hauteur et 2 500 mm en longueur sans rajout de rallonges. Encombrement minimal, machine extrêmement compacte.

Ajustement entièrement automatique à l’épaisseur du panneau de 8 à 70 mm

  • Idéale pour les panneaux arrière, les parois latérales, les façades et même pour les plans de travail de cuisine. Ces derniers peuvent être usinés dans n’importe quelle longueur dans l’atelier, sous réserve d’emplacement approprié et de respect des distances de sécurité.


Pack Performance

Usinage complet de la surface et des 4 chants du panneau
Usinage complet de la surface et des 4 chants du panneau
Usinage complet de la surface et des 4 chants du panneau

Usinage complet ultra convaincant

L'EVOLUTION 7405 4mat propose des caractéristiques uniques. Un fraisage précis des quatre chants du panneau permet le formatage complet des panneaux. Résultat : des panneaux jointés ou profilés sur tous les chants et parfaitement formatés.

Avec le pack Performance, le passage à une broche HSK 10,3 kW munie d’un changeur d’outil à 6 emplacements permet des profilages, des fraisages en pointe, des gravures, etc., avec changement d’outil automatique possible dans cette catégorie de machines. L ’EVOLUTION 7405 4mat est donc un centre d’usinage de haute qualité permettant la réalisation d’innombrables concepts de design.

  • Usinage complet des 4 faces en un seul positionnement avec l'EVOLUTION 7405 4mat. Il suffit de paramétrer la cote inférieure de dressage, tout le reste se fait automatiquement.

Concept de serrage unique

Positionnement entièrement automatique des ventouses
Positionnement entièrement automatisé des ventouses, même sur le bois massif

Positionnement entièrement automatique des ventouses. Dispositif automatique de pression indépendant de l’épaisseur du matériau pour de meilleurs résultats et le respect précis des cotes.

Panneaux ou bois massif : Le système de serrage par dépression automatique de la série EVOLUTION garantit un maintien fiable et respectueux des matériaux les plus divers.

Équipement parfait : la tête de perçage de série

Équipement parfait : la tête de perçage de série

15 broches de perçage pour 5 perçages en ligne chacune sur l’axe X et Y, ainsi que 6 broches de perçage horizontales et l’agrégat de sciage intégré pour des résultats rapides et précis. Pour des performances de perçage supérieures, la série EVOLUTION peut également être équipée en option d’une tête de perçage XL avec jusqu’à 22 broches de perçage et une scie de rainurage.

L'immense tête de perçage XL

Tête de perçage XL

Pour des performances de perçage encore plus élevées, également avec la tête de perçage XL

Cette dernière permet d’élargir encore davantage l’éventail des applications et l’énorme polyvalence du centre d’usinage vertical. Avec jusqu’à 22 broches, la tête peut être largement équipée pour les rangées de trous, ainsi que les perçages de construction et de passage. Résultat : adieu les changements de forets si chronophages !

Mais c’est surtout la possibilité d’équiper la tête avec une broche de perçage double supplémentaire sur l’axe Y et avec une broche ultra puissante pour la fraise à charnière qui apporte cette flexibilité unique. Cela permet par exemple des perçages sur la face avant de 5 et 8 mm sur les axes X et Y : la flexibilité à votre profit !

Pour tout type de matériaux

Possibilité de modifier la configuration de l'EVOLUTION en très peu de temps pour une utilisation sur des matériaux spéciaux
Idéal pour des panneaux extrêmement lourds et les applications bois massif
Idéal pour l'usinage de panneaux

Afin de pouvoir répondre à toutes les exigences de matériaux et d'usinage, HOLZ-HER met à votre disposition une grande variété de ventouses spéciales. Cela rend l'EVOLUTION encore plus polyvalente.

Ventouses standards avec et sans clapet de dépression

  • Idéal pour l'usinage de panneaux

Ventouses pour bois massif

  • Idéal pour des panneaux extrêmement lourds et des applications dans le secteur du bois massif

Changement rapide

  • Vous avez la possibilité de modifier la configuration de l'EVOLUTION en très peu de temps pour une utilisation sur des matériaux spéciaux.

Correction automatique de la tolérance

Correction automatique de la tolérance

détermination de la longueur exacte d’usinage et correction automatique des tolérances pour des perçages précis en fonction des dimensions. Le complément idéal en option pour un perçage d’une extrême précision, par exemple pour les chants déjà plaqués.

Temps d’usinage réduits

Des cycles d’usinage jusqu’à 35% plus courts

Préservation du matériau et gain de temps grâce à l’usinage de panneaux jusqu’à 1 500 mm de longueur sans inversion de serrage.

  • Des cycles d’usinage jusqu’à 35% plus courts.

Bon à savoir

Des économies d'énergie facilitées

Avec le système intelligent de gestion énergétique ECO MODE pour machines CNC de HOLZ-HER, vous protégez l'environnement, mais vous économisez également de l'argent.

En apprendre plus


Fabrication hautement efficace grâce à l’interconnexion des machines HOLZ-HER

Efficacité grâce à l'interconnexion des machines HOLZ-HER

Grâce à l'interconnexion sans fil de ses machines, HOLZ-HER réalise vos concepts de fabrication en 20 minutes chrono, du premier clic de souris au meuble fini.

En apprendre plus


En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ?

Faites-vous déjà des économies ?

En êtes-vous resté au rouleau d'encollage ou avez-vous déjà opté pour une solution plus économique ? Économisez jusqu'à 1 000 € par an avec le système à buses breveté Glu Jet.

En apprendre plus


Références


Plus d'informations

Brochures

Simple, rapide et écologique : détails supplémentaires sous forme de PDF à télécharger.

Brochure EVOLUTION (PDF, 2 MB) Brochure xcut (PDF, 438 KB)

Caractéristiques techniques

Ouvrir le tableau
