Kantenanleimmaschine AURIGA 1308XL power: Mehr power unter der Haube!

Mehr power unter der Haube!

Die AURIGA 1308 XL power erlaubt neben dem hohen Automationsgrad auch fa.s.t (Rüsten in der Lücke) durch 11 High-Speed NC-Servoachsen im Standard.

Darüber hinaus arbeitet die Maschine mit einer dynamischen Sperrrolle, welche die optimale Werkstückfolge ermöglicht. Optional gibt es ein erweitertes Lichtpaket, welches zusätzlich zur LED-Maschinenbeleuchtung eine intelligente LED Werkstückfolgeanzeige bietet.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Technische Details

iTronic für intelligente Automatisierung

iTronic Funktionskomponenten

1. Adaptives Kappmesser

Volladaptives Kappmesser, das je nach Kantenstärke und - höhe automatisch den Druck anpasst. Ihre Vorteile:

  • Immer den richtigen Druck bei unterschiedlichen Kantentypen
  • Vermeidung unnötiger Vibrationen
  • Reduzierung des Verschleißes

2. Automatische Klebermengensteuerung

Automatische, bedarfsangepasste Steuerung der Klebermenge über Programmanwahl. Immer den optimalen Kleberauftrag bei:

  • unterschiedlichen Plattenarten z.B. Spanplatte oder MDF
  • unterschiedliche Plattenstärken
  • unterschiedliche Vorschubgeschwindigkeiten
  • EVA oder PUR Kleber
  • Anpassung an Verarbeitungsparameter unterschiedlicher Kleberhersteller

3. Automatische Spülroutine

Integrierte Spülroutine für PUR Kleber in der Steuerung auf Knopfdruck. Dadurch wird das Aggregat mit der richtigen Reinigermenge, Temperatur sowie dem richtigen Anpressdruck vollständig gespült. (Die Reinigung ist nach 48 h erforderlich = Reaktionszeit des PUR).  Ihre Vorteile:

  • Bestes System auf dem Markt zur Verarbeitung von PUR Kleber
  • PUR Kleber immer im Griff
  • Vermeidung von Fehlern beim Spülvorgang

4.  Resteklebermengenüberwachung

Die Restklebermenge und damit die noch produzierbaren Laufmeter werden vom System automatisch über einen speziellen Sensor überwacht und dem Bediener an der Steuerung angezeigt. Ihre Vorteile:

  • Der Bediener weiß zu jeder Zeit wieviel Laufmeter noch produziert werden können
  • Professionelle Überwachung des Spülprozesses
  • Optimierung der Restklebermenge im System beim Spülprozess

fa.s.t. setting technology

Auch fa.s.t. oder „Rüsten in der Lücke“ gehört zu den Top-Themen für effizientes Kantenanleimen. Mit fa.s.t. können Sie verschiedene Bearbeitungen gleichzeitig in der Kantenanleimmaschine fahren. Es lässt sich beispielsweise das Eckkopieraggregat intelligent zuschalten, ohne die Maschine für den Rüstvorgang leerfahren zu müssen.

EdgeControl Steuerung - einfach und intuitiv

HOLZ-HER PC-Steuerung - Zukunftssicher durch hohe Standards

Steuerung Edge Control

21,5" Touchscreen Farbbildschirm im 16:9 Format. Leistungsfähige Steuerung mit einfachster Bedienung für ein rationelles Ein- und Umrüsten der Maschine.

  • Farbbildschirm 21,5"-Touchscreen - Serienmäßig.
  • Grafische Bedienoberfläche, alle Informationen in Klartext und/oder Grafik.
  • Einfache Bedienung – dreh- und schwenkbares Bedienpult in Augenhöhe.
  • Einfacher Programmaufruf mit Programmnamen und -nummern.
  • Umfangreicher Programmspeicher für jede gewünschte Anwendung.
  • Einzelanwahl der Aggregate mit den Funktionen für Sollwerte, Streckenpunkte und Werkzeugkorrekturen als Grundeinstellungsmöglichkeiten.
  • Servicemeldungen in Klartext.
  • Individuelle Verwaltung für bis zu zehn Benutzer mit Passwortschutz und Einzelberechtigung.
  • Netzwerkanbindung
  • Onlinewartung, schneller Datenaustausch mit dem HOLZ-HER Service.
  • Barcode-Schnittstelle.

Kantenzuführung

Kantenzuführung

Vollautomatische, bedienerfreundliche Zuführung von Rollen- und Streifenware; werkzeuglose Umrüstung. Materialschonender Kantentransport über Transportriemen und Kantenerkennung über Lichtschranke.

Fügefräsen - 60 mm

Fügefräsen

Geschnittene Kanten haben oft kleine Ausrisse in der Deckschicht. Das Fügefräsaggregat sorgt für perfekte Klebeflächen und bereitet die Platten auf das Anleimen vor.

Für die perfekte Kantenoptik und eine Top-Qualität sind alle HOLZ-HER Kantenanleimmaschinen serienmäßig mit diamantbestückten Fräsern mit integrierter Späneabsaugung sowie hoher Rundlaufgenauigkeit und hoher Standzeit ausgestattet. Die Fügefräser besitzen patentierte Spülbohrungen, die eine Doppelzerspanung effektiv vermeiden und somit die Standzeit wesentlich erhöhen. Inklusive ist außerdem eine Höhenverstellung für die optimale Schneidenausnutzung. Die Arbeitshöhe beträgt 60 mm.

Glu Jet - Das flexible Kleberauftragssystem

Glu Jet - Das flexible Kleberauftragssystem
Glu Jet - Das flexible Kleberauftragssystem
Glu Jet - Das flexible Kleberauftragssystem

Aufheizen, Kleberwechsel und Reinigung in jeweils nur 3 Minuten

Kaum ein anderes Kleberauftragssystem bietet Ihnen diese Flexibilität und ist dabei energieeffizient und sauber. HOLZ-HER Dünnfilmtechnik macht das Klebersystem zum Allrounder für das Handwerk und den industriellen Nutzer. Die optische Nullfuge mit PUR-Kleber – und somit im Nassbereich einsetzbar – wird für HOLZ-HER Kunden selbstverständlich.

Brilliante Optik bei jedem Material – angefangen von der modernen Hochglanzkante bis hin zu Massivholzkanten mit extrem starken Querschnitten. Setzen Sie heute Maßstäbe für den Trend von morgen.

Druckwerk

Druckwerk

Hochwertiges 3-Rollen-Druckwerk für saubere und starke Verpressung der Kante mit der Platte. Erste Rolle motorisch angetrieben und pneumatisch einsatzgesteuert. Zwei Nachdruckrollen verfügbar. Optional mit motorischer High-Speed-Servoachse.

Kappaggregat pneumatisch - 60 mm

Kappaggregat pneumatisch - 60 mm

Zum Gerade- oder Fasekappen bei Dünnkanten; serienmäßig pneumatisch schwenkbar auf 10 Grad. Hochwertige Ausführung mit stabilem Gussständer.

Sägemotoren jeweils auf zwei Führungen für ein präzises Abkappen der Kantenüberstände.

Fräsaggregat mit 6 High Speed NC Servo Achsen

Fräsaggregat pneumatisch

Multifunktionsfräsaggregat zum Bündigfräsen bis 8 mm Kantenstärke, Radien bis R=3 mm (Standard R=2 mm) sowie 15° Fase durch automatisches Schwenken.

Die Anwahl der verschiedenen Profile bzw. Feineinstellungen erfolgt über eine interaktive Graphik vom Bedienpult aus.

Weitere Ausstattung:

  • Diamantwerkzeuge mit hoher Standzeit und integrierter Späneführung
  • Spielfreie Mechanik für 100% Wiederholgenauigkeit
  • High Speed NC Servoachsen mit fa.s.t. Funktion („Rüsten in der Lücke“)
  • Die 2 vertikalen NC Achsen sorgen für eine hochpräzise Folienkompensation im 1/100 mm Bereich bei Hochglanzplatten mit Schutzfolien sowie Fräsarbeiten wahlweise mit und ohne Überstand
  • Inklusive Blasdüsen zum Reinigen der Tastbereiche

Kopierfräsaggregat mit 1 High Speed NC Servo Achse

Kopierfräsaggregat

Kopierfräsaggregat zum Eckenbearbeiten bis 3 mm Kantenstärke (Standard R=2 mm) oder wahlweise Fase = 45°. Postformingprofile möglich. Arbeitshöhe 12 bis 60 mm.

Weitere Ausstattung:

  • Diamantwerkzeug für hohe Standzeiten
  • Integrierte Aggregatsabsaugung
  • Linearführungen für präzise Kopierarbeiten
  • High Speed NC Servoachse zur Optimierung der Radiuskontur für Dünnkanten bzw. kleinere Radien
  • High Speed NC Servoachse mit fa.s.t. Funktion („Rüsten in der Lücke“)

Ziehklingenaggregat mit 4 High Speed NC Servo Achsen

Ziehklingenaggregat

Für die perfekte Glättung von Radien bis 3 mm Kantenstärke (Standard R=2 mm) und Fase = 45° an Kunststoffkanten. Die Anwahl der verschiedenen Profile bzw. Feineinstellungen erfolgt über eine interaktive Graphik vom Bedienpult aus.

Weitere Ausstattung:

  • Hartmetall Präzisionswerkzeuge
  • Integrierte Aggregatsabsaugung
  • Spielfreie Mechanik für 100% Wiederholgenauigkeit
  • High Speed NC Servoachsen mit fa.s.t. Funktion („Rüsten in der Lücke“)
  • Die 2 vertikalen NC Achsen sorgen für eine hochpräzise Folienkompensation in 1/100 mm Bereich bei Hochglanzplatten mit Schutzfolien
  • Inklusive Blasdüsen zum Reinigen der Tastbereiche

Flächenziehklinge mit Eintauchsteuerung

Flächenziehklinge

Letzte Kleberreste werden rückstandslos über die einsatzgesteuerte Flächenziehklinge abgezogen und durch die integrierten Blasdüsen von der Platte entfernt.

Flächenziehklinge mit Vor- und Nachtastung

Flächenziehklinge mit Vor- und Nachtastung für Kantenanleimen

Saubere Nachbearbeitung der Fläche mit Vor- und Nachtastung. 2 HW-Wendemesser 4-seitig verwendbar. Manuelle Nachbearbeitung entfällt. Beide Einheiten automatisch abhebbar für Sonderanwendungen. Kann optional anstelle der standardmäßigen Flächenziehklinge gewählt werden.

Schwabbelaggregat

Schwabbelaggregat

Polieren, bis es glänzt; für die komplette Nachbearbeitung

Sprüheinrichtungen

Sprüheinrichtung vorn und hinten

Im Einlaufbereich wird ein Trennmittel über spezielle Sprühdüsen präzise aufgebracht. Hierdurch wird ein Anhaften eventueller Kleber- und Schmutzreste verhindert. Diese Kleber- und Schmutzreste werden über die Sprüheinrichtung im Auslaufbereich (Reinigungsmittel) mithilfe des Schwabbelaggregats sicher entfernt.


Gut zu wissen

Energiesparen leicht gemacht

Mit dem intelligenten Energiemanagement ECO Mode für HOLZ-HER Kantenanleimmaschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch Geld.

Mehr erfahren


„Leim“-Rollen Sie noch oder sparen Sie schon?

Sparen Sie schon?

„Leim“-Rollen Sie noch oder sparen Sie schon? Bis zu € 1000 / Jahr Ersparnis mit dem patentiertem Glu Jet Düsensystem.

Mehr erfahren

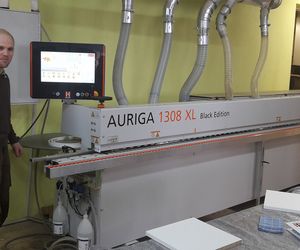

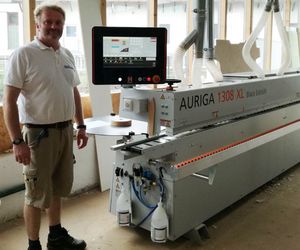

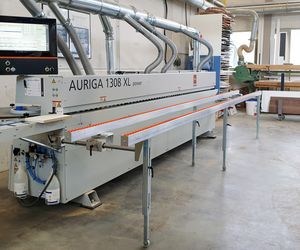

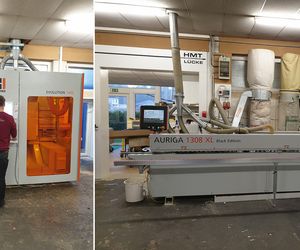

Referenzen


Mehr Informationen

Prospekte

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt AURIGA (PDF, 3 MB)

Technische Daten

Tabelle öffnen
