CNC Bearbeitungscenter EVOLUTION 7405 4mat: Komplette CNC-Bearbeitung im Kompaktformat

komplette CNC-Bearbeitung im Kompaktformat

Die vertikalen CNC Maschinen der EVOLUTION Baureihe bieten einzigartige, zum Patent angemeldete Lösungen zur Komplettbearbeitung ihrer Werkstücke. Überzeugendes, durchdachtes Industriedesign und eine extrem stabile Bauart.

Einzigartig in ihrer Klasse bietet die EVOLUTION 7405 4mat ein absolut präzises Umfräsen aller vier Werkstückkanten und damit die Komplettformatierung von Plattenmaterial.

Die technischen Daten der EVOLUTION sprechen für sich: Ein Durchgangsmaß von 1200 mm in der Höhe und eine unbegrenzte Bearbeitung in der Länge bei gleichzeitig geringstem Platzbedarf. Mögliche Materialstärken von 8 bis 70 mm machen die vertikalen Bearbeitungszentren von HOLZ-HER zu Allrounder, die vom Schubkasten über Korpusteile, Möbelfronten und Rückwände die Komplettbearbeitung Ihrer Produkte übernehmen. Vor allem die EVOLUTION 7405 4mat steht für kurze Zykluszeiten und extreme Präzision, da Werkstücke bis 1500 mm Länge ohne Umspannen bearbeitet werden. Die solide Konstruktion der EVOLUTION-Baureihe sichert Ihnen höchste Bearbeitungsqualität.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Technische Details

Doors Ready - Das optionale Türenpaket

Schlosskasten und Bänder fräsen mit der Türenpaket der Evolution
Schlosskasten und Bänder fräsen mit der Türenpaket der Evolution

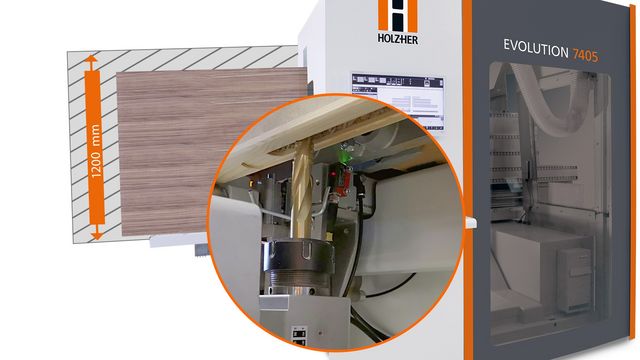

Die EVOLUTION Modelle werden durch das vergrößerte Durchlassmaß von 1200 mm in der Werkstückhöhe noch vielseitiger einsetzbar.

Das optionale EVOLUTION Türenpaket, bestehend aus einem speziell entwickelten Winkelgetriebe für Schlosskästen und einem Schlosskastenfräser, ergänzt die Möglichkeiten der vertikalen CNC von HOLZ-HER.

Das Türenpaket erlaubt die komplette Bearbeitung von Türblättern bis max. 70 mm Dicke. Dabei werden die Bandseite und die Schlossseite in zwei Aufspannungen bearbeitet. Der mitgelieferte Ø 16 mm Schaftfräser erlaubt eine Frästiefe von bis zu 115 mm und ermöglicht damit das Einbringen von Schlosskästen mit unterschiedlichen Dornmaßen. Drücker und Schlossbohrungen können ebenfalls präzise über HOPS-Makros eingebracht werden. Nach dem Drehen des Türblatts können in der zweiten Aufspannung Bänder für gefälzte Türen genauso eingelassen werden wie verdeckte Bänder oder Beschläge für Objekttüren.

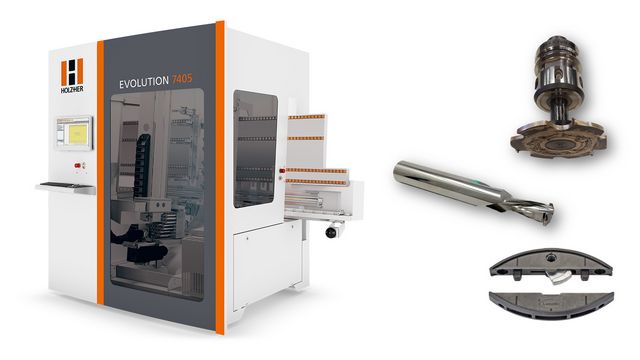

3-Achs Clamex Paket für die 7405 4mat

Mit der EVOLUTION 7405 4mat haben Sie die freie Wahl bei der Verbindertechnik

Die EVOLUTION 7405 4mat mit 3-Achs "Clamex" Werkzeugset ermöglicht dank mitgelieferter Makros zusätzlich zu Dübelbohrungen und dem Einlassen von Cabineo-Verbindern auch das Einfräsen der Taschen für den Lamello Clamex-Verbinder in X- und Y-Richtung sowie in alle vier Kanten der Werkstücke. Sie entscheiden, welche Verbinder für Ihre Anwendung zum Einsatz kommen sollen.

EVOLUTION for Doors - Türenbearbeitung für Praktiker

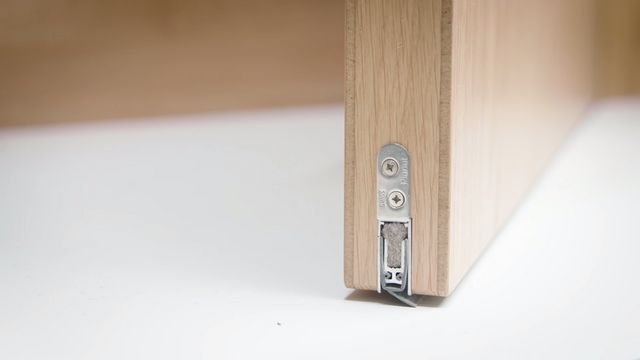

Das EVOLUTION Türenpaket eignet sich perfekt für den praxisgerechten Einsatz in der Türenbearbeitung. Neben dem Einbringen von Schlosskästen, Drückerbohrungen und Bändern, erlaubt das Paket das Fräsen von Aussparungen für Türschließer und Kältefeind. Das Paket bietet der modernen Schreinerei alles, was sie zur Türenherstellung benötigt. Höchster Nutzen auf gerade einmal 5 Quadratmetern.

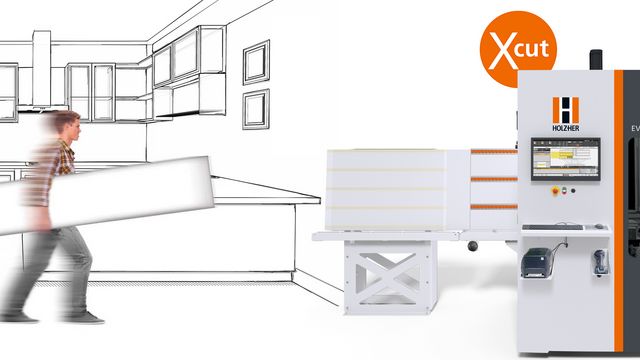

xcut-Paket für die optimale Streifenbearbeitung

xcut-Paket für die optimale Streifenbearbeitung auf der Evolution CNC von HOLZ-HER

Einfach. Effizient. Kostensparend - Vom Plattenstreifen zum fertigen Möbel.

Mit dem xcut-Paket erzeugt die EVOLUTION automatisch die benötigten Werkstücke aus zuvor längs zugeschnittenen Plattenstreifen. Die ansonsten notwendigen Querschnitte vermeiden Sie im xcut-Modus komplett.

Die xcut-Software listet alle anstehenden Jobs am Bildschirm der Maschine auf. Auf diese Weise erhält der Maschinenbediener eine perfekte Übersicht über alle Aufträge. Die Streifen werden präzise auf Länge zugeschnitten, 4-seitig gefräst und, wenn nötig, gebohrt. Die Plattenstreifen werden so optimal in ihrer gesamten Fläche genutzt.

Im sogenannten Kantenmodus können auch bereits bekantete Streifen ausrissfrei auf Länge formatiert werden. So werden die EVOLUTION 7402 und 7405 mit dem optionalen xcut-Paket zum Zentrum Ihrer effizienten Korpusfertigung.

xcut Highlights

  • xcut Tisch – verlängerter Einlauftisch zur sicheren Führung langer Plattenstreifen.
  • Werkstückdatenbank – „Warehouse” inklusive offener CSV-Schnittstelle, Hop-Import und Sortierfunktion.
  • Laservermessung – automatische Längen- und Breitenvermessung der Streifen als Reststückerkennung.
  • Automatische Formatierung – Längen- und Breitenformatierung durch X- und Y-Fräsung.
  • Teileidentifizierung – Werkstückprogramme einfach einlesen und kennzeichnen mittels optionalem Barcode-Scanner und Easy-Label-Druckeinheit mit Etikettensoftware.

4mat heißt Komplettbearbeitung

4-seitige Komplettbearbeitung bis 1500 mm
Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

4-seitige Komplettbearbeitung bis 800 mm ohne Umspannen

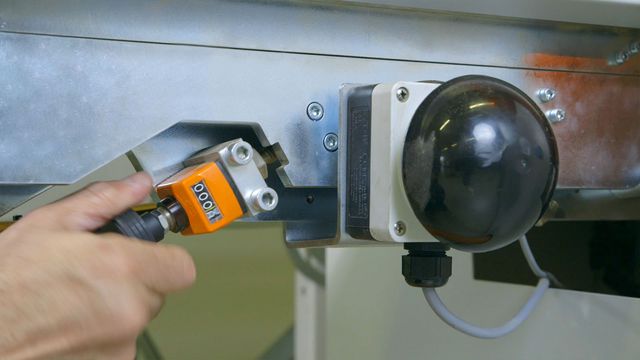

  • Einfach das untere Fügemaß einstellen – der Rest erledigt sich automatisch.

Deutlich verkürzte Bearbeitungszeiten

  • bei gleichzeitig höchster Präzision und Bearbeitungsqualität.

Großzügige Bearbeitungsmaße

  • Bis 920 mm in der Höhe sowie 2500 mm ohne zusätzliche Abstützungen in der Länge. Dabei extrem platzsparend und kompakt.

Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

  • Ideal für Rückwände, Seiten, Fronten und selbst für Küchenarbeitsplatten. Bei entsprechendem Platz und Sicherheitsabständen in der Werkstatt können diese in beliebiger Länge bearbeitet werden.


Performance Paket

Komplettbearbeitung auf allen 4 Werkstückkanten und der Fläche
Komplettbearbeitung auf allen 4 Werkstückkanten und der Fläche
Komplettbearbeitung auf allen 4 Werkstückkanten und der Fläche

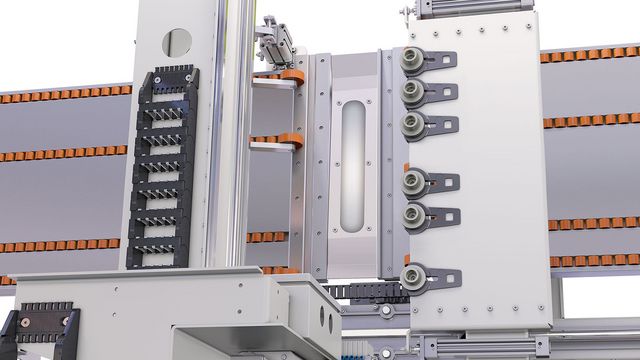

Komplettbearbeitung – Überzeugend gut

Einzigartige Features bietet die EVOLUTION 7405 4mat. Präzises Umfräsen aller vier Werkstückkanten erlaubt die Komplettformatierung der Platten. Das Ergebnis sind perfekt formatierte und auf allen Kanten fertige gefügte oder profilierte Werkstücke.

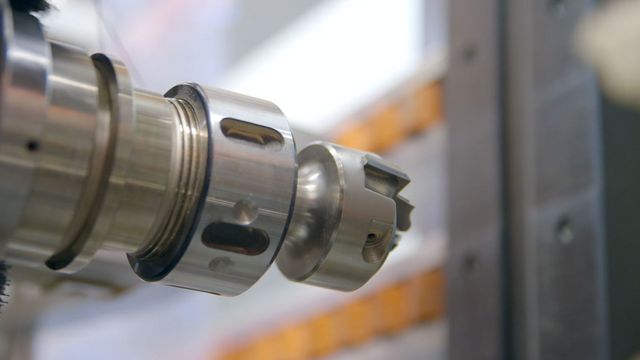

Mit dem Performance Paket Upgrade auf die 10,3 kW HSK Spindel mit 6-fach Werkzeugwechsler sind damit auch Profilfräsungen, Ausspitzungen, Gravuren etc. mit automatischem Werkzeugwechsel in dieser Maschinenklasse möglich. Die EVOLUTION 7405 4mat ist damit ein vollwertiges Bearbeitungszentrum und bereit zur Umsetzung unzähliger Designideen.

  • 4-seitige Komplettbearbeitung in einer Aufspannung mit der EVOLUTION 7405 4mat. Einfach das untere Fügemaß einstellen– der Rest erledigt sich automatisch.

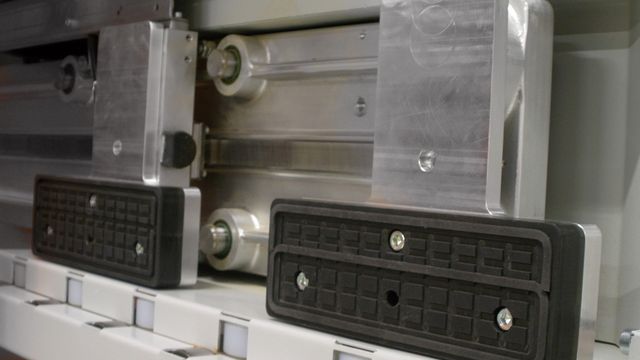

Einzigartiges Spannkonzept

Vollautomatische Positionierung der Vakuumsauger

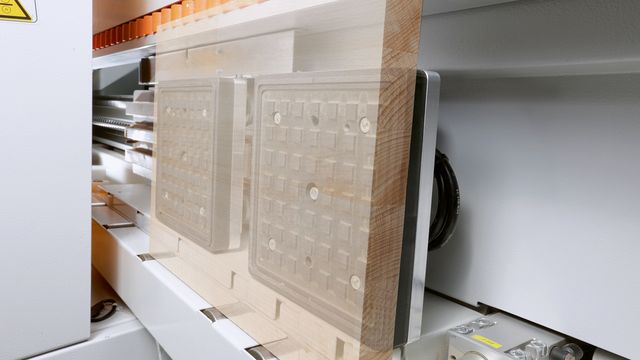

Vollautomatische Positionierung der Vakuumsauger auch für Massivholz

Vollautomatische Positionierung der Vakuumsauger. Andruckautomatik unabhängig von der Materialstärke für beste Ergebnisse und exakte Maßhaltigkeit.

Ob Plattenwerkstoff oder Massivholz: Das automatische Vakuumspannsystem der EVOLUTION Baureihe sorgt für einen materialschonenden, sicheren Halt.

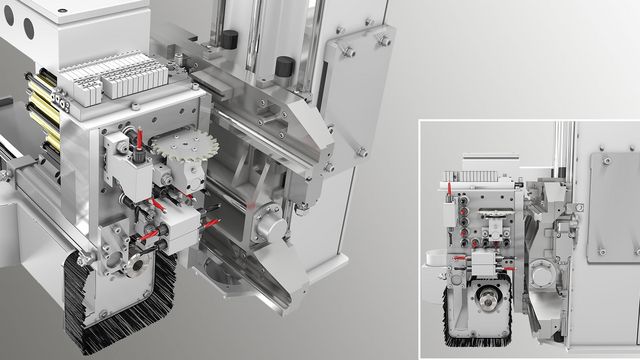

Perfekt bestückt - der Serienbohrkopf

Perfekt bestückt - der Serienbohrkopf

15 Bohrspindeln für je 5 Reihenbohrungen in X- und Y-Richtung sowie 6 Horizontalbohrer und das integrierte Sägeaggregat für schnelle und präzise Ergebnisse. Für höhere Bohrleistungen kann die EVOLUTION Baureihe optional auch mit einem XL-Bohrkopf mit bis zu 22 Bohrspindeln und Nutsäge ausgestattet werden.

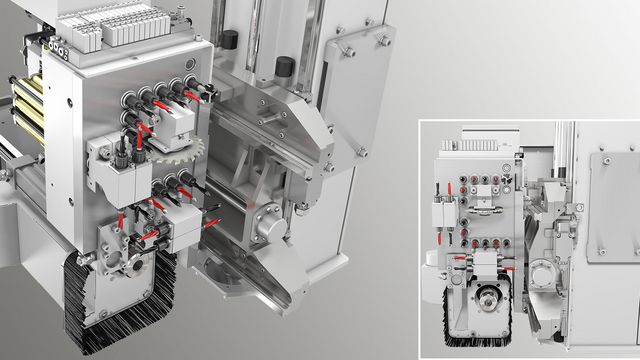

Der extra große XL-Bohrkopf

Der extra große XL-Bohrkopf

Für noch höhere Bohrleistungen - auch mit XL-Bohrkopf

Damit werden das Anwendungsspektrum und die enorme Vielseitigkeit des vertikalen Bearbeitungszentrums weiter erhöht. Mit bis zu 22 Spindeln ausgestattet kann der Kopf großzügig für Lochreihen, Konstruktions- und Durchgangsbohrungen bestückt werden - zeitraubende Bohrerwechsel entfallen.

Vor allem die Möglichkeit den Kopf mit einer zusätzliche Doppelbohrspindel in Y-Richtung und einer extra starken Spindel für Topfbandbohrer auszustatten bringt einzigartige Flexibilität. So können damit z.B. stirnseitig 5 mm und 8 mm Bohrungen in X- und Y-Richtung eingebracht werden – Flexibilität zu Ihrem Vorteil.

Spannend im Materialmix

In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um
Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich
Ideal für die Plettenbearbeitung

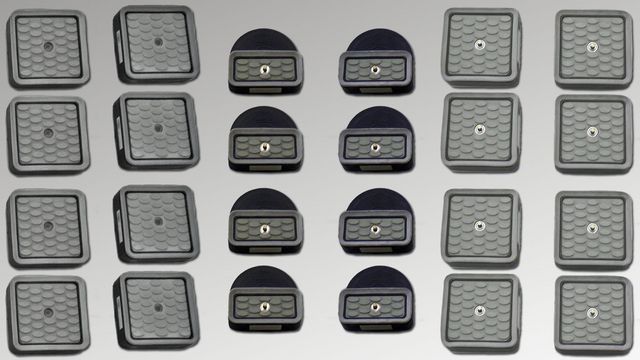

Für die verschiedenartigen Materialien und Bearbeitungsanforderungen stehen bei HOLZ-HER eine Vielzahl an Spezialsaugern bereit. Das macht die EVOLUTION noch vielseitiger.

Standardsauger mit und ohne Tastventil

  • Ideal für die Plattenbearbeitung

Massivholzsauger

  • Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich

Schneller Wechsel

  • In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um.

Automatische Toleranzkorrektur

Automatische Toleranzkorrektur

Ermittlung des exakten Längenmaßes und automatische Korrektur der Toleranzen für maßabhängige Bohrungen. Perfekte optionale Ergänzung zum hochgenauen Bohren, z.B. auch bei bereits bekanteten Werkstücken.

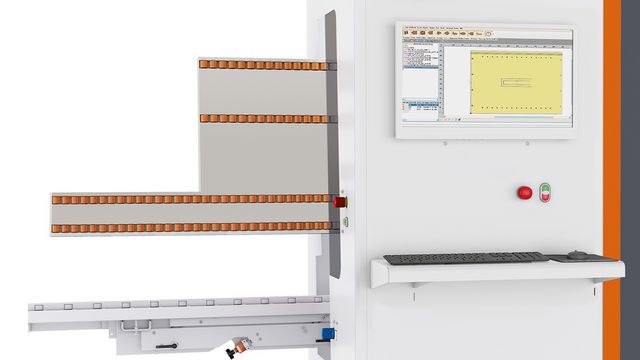

Kürzere Bearbeitungszeiten

Bis zu 35 % kürzere Bearbeitungszyklen

Materialschonend und zeitsparend, da Werkstücke bis 1500 mm Länge ohne Umspannung bearbeitet werden.

  • Bis zu 35 % kürzere Bearbeitungszyklen.

Einzigartige Pic2Plate Software

HOLZ-HER verfügt über die neuartige und patentierte Pic2Plate Software für einfachstes Übernehmen von Bilddateien und die Erstellung von Vektorfräsprogrammen (optional bei 7405 4mat und 7405 Connect).

  • Ergänzen Sie Ihr Produktportfolio um beeindruckende Licht-Reflex-Gravuren mit Tiefenwirkung.
  • Erzeugen Sie einzigartige optische und haptische Kunstwerke auf Ihrer HOLZ-HER EVOLUTION-CNC.
  • Ein normales Foto oder ein Scan genügen, um in wenigen Schritten Kunstwerke für vielfältige Einsatzmöglichkeiten und aus unterschiedlichen Plattenwerkstoffen zu erzeugen.
  • Die Pic2Plate-Software ist kinderleicht zu bedienen!
  • Der integrierte Postprozessor garantiert eine nahtlose Übergabe der Fräsdaten an Ihre HOLZ-HER CNC mit CAMPUS-Software.
